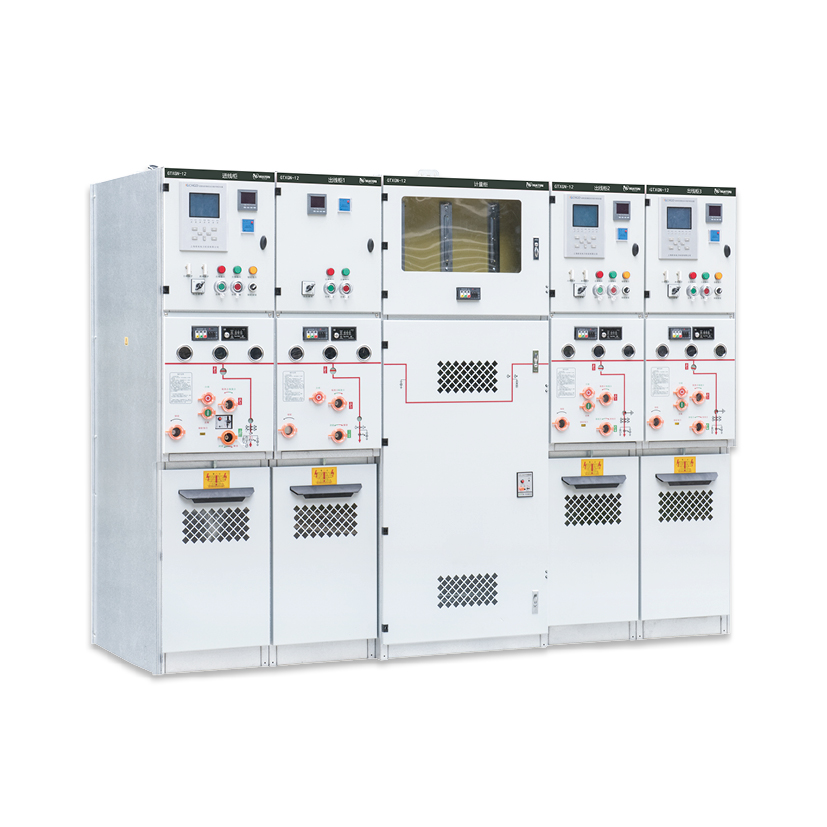

GTXGN-12 AC Metal-Enclosed Solid-Insulated Ring Main Unit (RMU)

GTXGN-12 AC Metal-Enclosed Solid-Insulated Ring Main Unit (RMU) is a fully-insulated, fully-sealed and maintenance-free solid-insulated vacuum switchgear. All high-voltage live parts are molded with high-performance epoxy resin, integrating vacuum interrupter, main conductive circuit and insulation supports into one solid unit. Functional units are connected through fully-insulated solid busbars, making the entire switchgear immune to environmental impacts, ensuring operational reliability and personnel safety.

Particularly ideal for:
  • High altitude regions (up to 4000m)
  • Extreme climates (-45℃ to +55℃)
  • Heavy pollution (salt fog, dust)
  • Fully Custom
  • Expedited Production Processing

Key Advantages

  • 100% solid insulation
  •  IP67 protection grade
  • 30-year service life
  • 5000+ mechanical operations

Product Overview

This RMU features simple structure, flexible operation, reliable interlocking and easy installation. It is suitable for 50Hz, 12kV power systems and widely used in industrial/commercial cable ring networks and distribution terminals for power reception and distribution. Particularly ideal for:

Urban residential power distribution

Compact substations & switching stations

Cable branch boxes & box-type substations

Industrial plants, commercial centers

Transportation hubs (airports, metros, railways)

Critical facilities (hospitals, stadiums)

Renewable energy (wind farms)

Dimensions

Model Number and Designation Explanation: GTXGN   ¨   -   12  /  630(1250)  ¨   ¨  -   ¨ ②       ③       ④        ⑤   ⑥      ⑦
Solid-Insulated Ring Main Unit 开关类别: C-Load Switch V-Circuit Breaker G-Disconnector F-Switch-Fuse Combination CB-Load Switch (Non-earthed) VB-Circuit Breaker (Non-earthed) VZ-Circuit Breaker Tie Unit
Design Serial Number
Rated Voltage (kV) Rated Short-Time Withstand Current
Rated Current (A) B:Non-earthed version; Z:Bottom cable entry
  Main Technical Parameters   Switchgear Technical Parameters:
Name Unit Parameter
Rated Voltage KV 12
Rated Frequency HZ 50
Rated Current A 630 1250
Rated Insulation Level Power Frequency Withstand Voltage Across Break KV 48
Phase-to-Phase KV 42
Phase-to-Ground KV 42
Lightning Impulse Withstand Voltage Across Break KV 85
Phase-to-Phase KV 75
Phase-to-Ground KV 75
Rated Short-circuit Breaking Current (1s) KA 25 31.5
Rated Short-circuit Breaking Current (1s) KA 25 31.5
Rated Peak Withstand Current (1P) KA 63 80
Rated Short-circuit Making Current (Peak) KA 63 80
Degree of Protection   IP4X
Operating Mechanism   Spring-operated
  Disconnector and Earthing Switch Technical Parameters
No. Name Unit Parameter
1 Rated Voltage KV 12
2 Rated Current A 630 1250
3 Rated Short-time Withstand Current (4s, RMS) KA 25 31.5
4 Rated Peak Withstand Current (Peak) KA 63 80
5 1min Power Frequency Withstand Voltage Phase-to-Phase & Phase-to-Ground KV 42
Across Disconnector Break 48
6 Rated Lightning Impulse Withstand Voltage Phase-to-Phase & Phase-to-Ground KV 75
Across Disconnector Break 85
7 Mechanical Life of Main Switch operations 3000
8 Mechanical Life of Earthing Switch operations 3000
